概述
ACM3156是一款大功率立體聲D類音頻功率放大器， 在32V供電時，4Ω負載下可以輸出立體聲 2X110W，或者單通 道2Ω負載下輸出 1X220W，失真度都是 THD+N=1%的條件下測試。采用 新型專利技術動態PWM，降低全輸出段的功耗。
ACM3156工作電壓范圍在 4.5-34V，輸出配置可以立體聲BTL，也可以單通道PBTL。
為降低 EMI 噪聲，提供了兩個頻率的展頻選項 (384kHz, 480kHz)。 ACM3156還提供了全差分輸入，pop音抑制，提供4種增益選擇等功能(20dB,26dB,32dB 及36dB)。
提供功率限制功能選項和喇叭直流保護功能，避免喇叭受到損傷。另外有短路保護功能，過溫保護，過壓，欠壓保 護等功能避免器件受到損傷.
特征
單電源供電
PVDD: 4.5V-344V
內置5V LDO
多種輸出配置
2×110W, 1% THD+N, 32V,4Ω , BTL
1×220W, 1% THD+N, 32V,2Ω, PBTL
優異音頻性能
- THD+N ≤ 0.02% 測試條件 1W, 1kHz,4Ω， PVDD=32V
- 高階調制全頻段內有著更低的 THD+N指標
- 底噪≤ 100uVrms
- <5mv 輸出直流偏置
高效率ClassD 性能
- >90% 效率
- 低靜態電流: <30mA, PVDD=24V, 輸出LC =10uH+0.68uF
- 專利技術全輸出電平降低電感紋波電流
低EMI 技術
- 展頻選擇
- 180˚ PWM 相位移位
增益管理
- 20dB, 26dB, 32dB, 36dB 4個增益檔位選擇
- Mute 靜音功能
- 可調整功率限制
模擬保護
- 短路保護，自恢復功能可選
- 欠壓保護
- 輸出直流檢測保護
- 過溫保護及自恢復
應用
藍牙/WIFI 音箱、聲霸 、監視器、家庭音響設備、液晶電視、筆記本等.

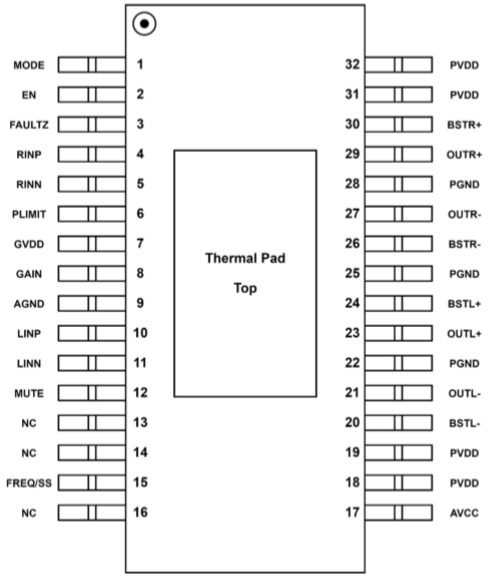

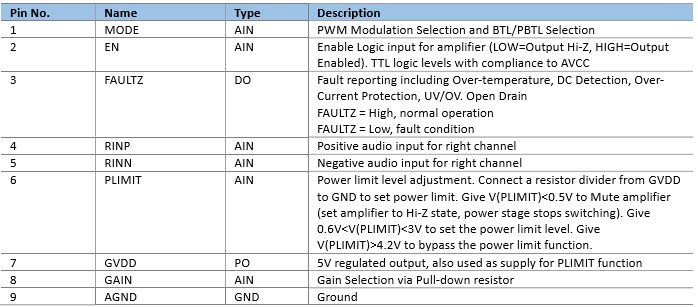

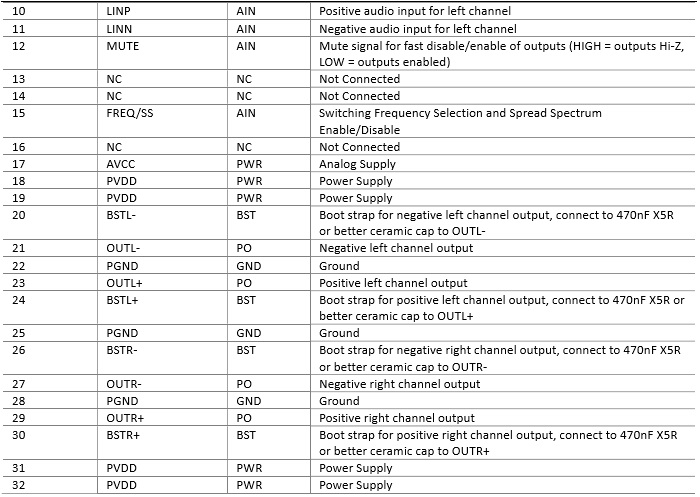

管腳排列及定義
簡化應用原理圖
立體聲

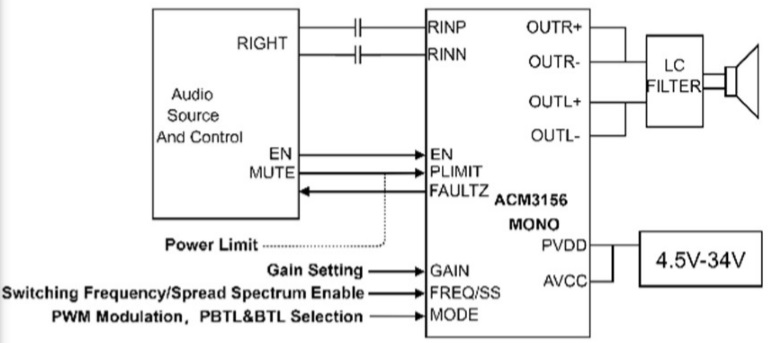

單聲道
