芯邁半導體宣布，正式推出鋰電池保護芯片——SM5631！這款集超低功耗、高精度、寬范圍于一身的旗艦產品，達到國際先進水平，旨在為IOT（穿戴設備）和移動設備提供更安全、更持久、更可靠的電源管理解決方案。
開創性創新：nA級功耗+高精度檢測
行業痛點與破局者
在IoT穿戴設備和移動終端爆發式增長的今天，鋰電池保護芯片的功耗敏感度和檢測精度成為制約產品續航與安全的關鍵瓶頸。傳統方案普遍存在：工作電流≥1μA的功耗天花板、±15mV精度的電壓檢測局限、需要外接采樣電阻的復雜設計。
芯邁半導體憑借自主FAB工藝推出的SM5631鋰電池保護芯片，可在-40°C至+85°C的寬溫范圍內穩定工作，同時具備卓越的耐壓特性，其V-與CO引腳的最大絕對耐壓值達-24V。以600nA工作電流和±10mV電壓精度的顛覆性表現，正在改寫行業標準

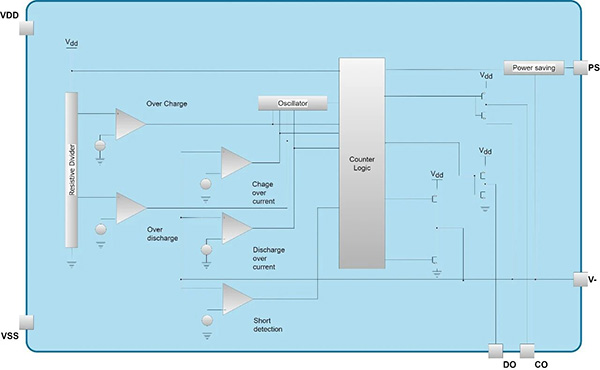

芯邁半導體三大技術突破
一.功耗控制達到nA級
-
Normal 模式：典型工作電流< 600nA，遠低于市場主流1~1.5uA
-
Stand-By 模式：典型電流 < 300nA，主流為1uA
-
PS模式（船運模式）：超低工作電流<25nA，給長時間的船運提供可靠保護

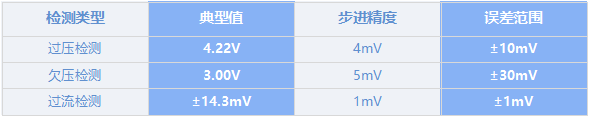

二.高精度檢測
· 單引腳集成電流/負載檢測
·省去外部采樣電阻
場景化解決方案

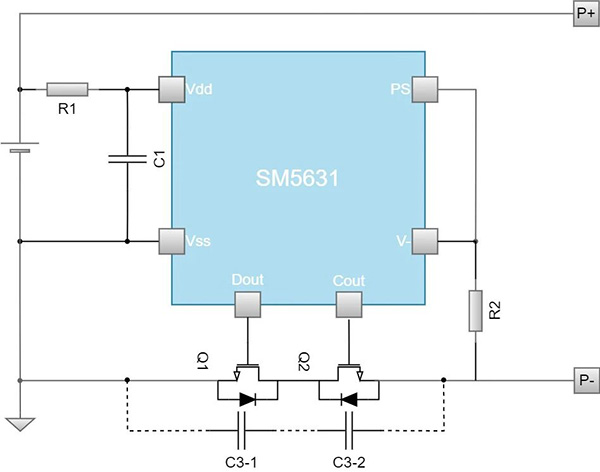

1.穿戴設備方案：智能手表/戒指等穿戴設備通過高效能耗比，實現超長待機新紀元

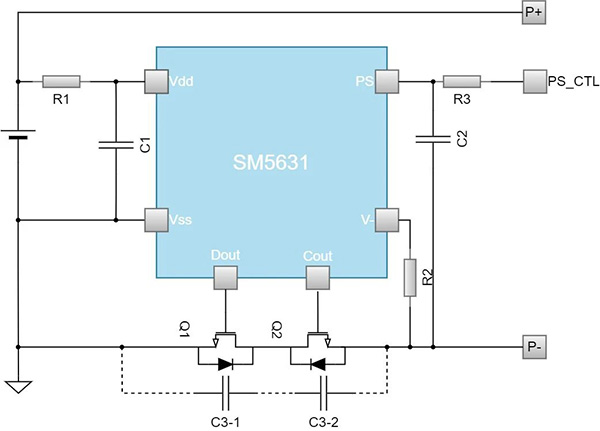

2.船運模式方案：倉儲自放電電流降至nA級，解決庫存電池?fù)p耗痛點

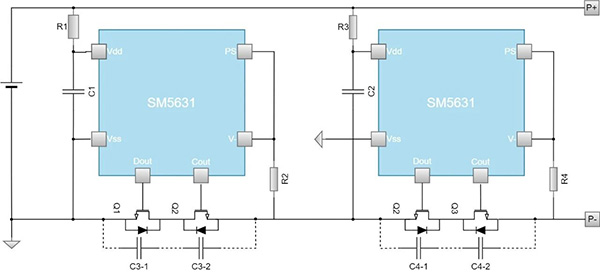

3.串聯工作模式：支持單節電池的多級保護，電壓范圍覆蓋1.5V-5.5V
芯邁半導體SM5631鋰電池保護芯片的推出，是芯邁在電源管理領域深耕細作的重要成果。我們將繼續秉持創新精神，為客戶提供更多高性能、高可靠性的芯片產品。 |
