產品介紹
PT5619 在同一顆芯片中同時集成了三個 90V 半橋柵極 驅動器，特別適合于三相電機應用中高速功率 MOSFET 和 IGBT 的柵極驅動。芯片內置了死區時間和上下管直 通保護，非常有效地阻止半橋電路損壞。為了防止因芯 片工作在較低的電源電壓而對功率管產生損害，芯片內 部集成了欠壓鎖定電路來阻止該現象發生。先進的高壓 BCD 制程和內置共模噪聲消除技術使得高邊驅動器在 高 dv/dt 噪聲環境能穩定工作，并且使芯片具有寬范的 負瞬態電壓忍受能力。為了延長電池的使用時間，可以 通過對 ENB 引腳的控制使芯片能進入到低消耗電流的 待機模式.
產品特征
內部集成 90V 三相半橋高邊和低邊驅動器
內置了死區時間 內置直通保護
高邊和低邊驅動器內置欠壓鎖定
兼容 3.3V, 5V,15V 三種邏輯電平
ENB 引腳控制進入到待機模式
驅動器汲出/汲入電流: 1200mA/2000mA
死區時間：0.5μs(typ.) 優秀 dv/dt 共模噪聲消除電路
具有負瞬態電壓忍受能力
低 di/dt 柵極驅動特性，更好的 EMI 性能
工作溫度范圍：-40℃ 至 125℃
小尺寸封裝：TSSOP20L/24L, QFN24
產品應用
電動車，電動工具應用中三相馬達驅動
其他電池供電產品中馬達驅動
其他三相逆變器

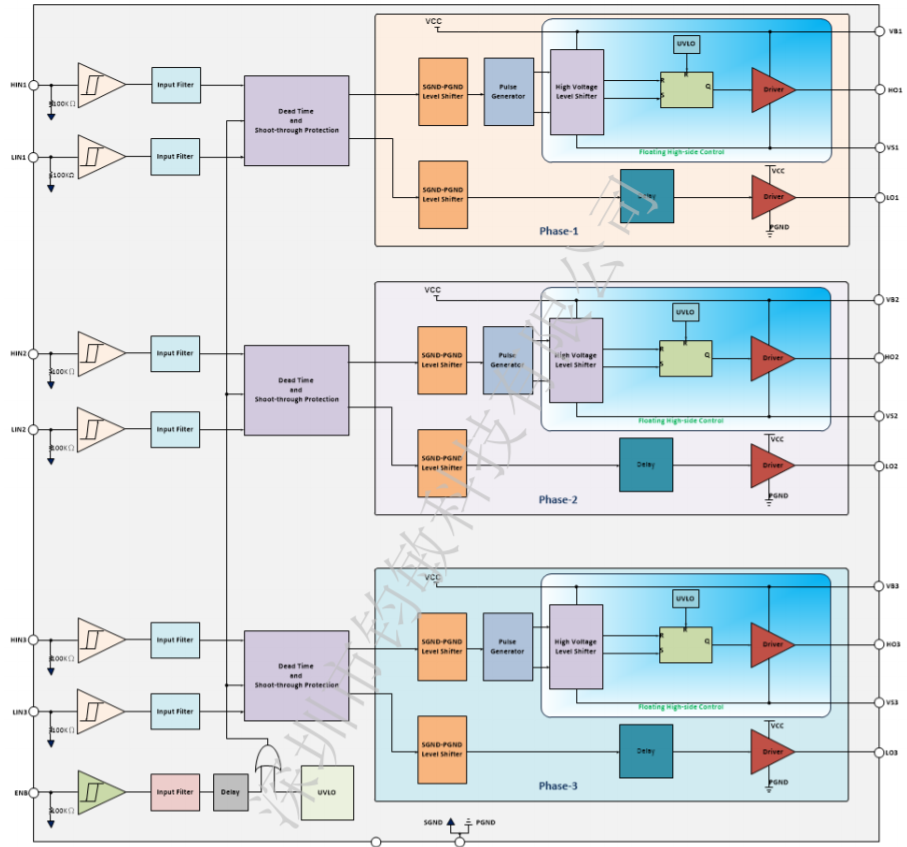

功能方框圖
