| 如何消除音頻系統中的開關機POP聲？ |
|
|
| 文章來源：永阜康科技 梁雄 更新時間：2020/4/29 9:47:00 |
在線咨詢： |
| |
| POP聲是指音頻器件在上電、斷電瞬間以及上電穩定后，各種操作帶來的瞬態沖擊所產生的爆破聲。
深圳市永阜康科技有限公司長期專注于音頻功放IC的推廣銷售，現在總結在推廣音頻功放IC的過程中遇到的應用問題，就音頻系統開關機POP聲的解決思路和大家分享一下。

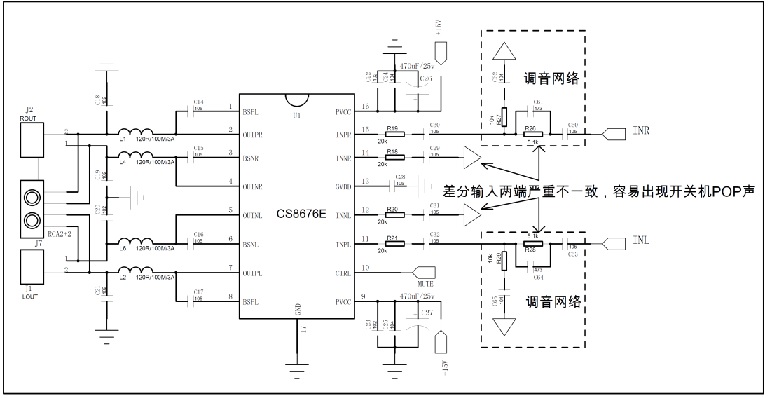

1. 差分輸入兩端參數不一致

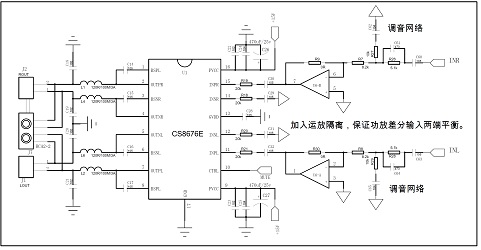

大部分D類功放都是差分輸入，如果差分輸入兩端參數不一致，功放上電，掉電時兩邊充放電時間不一樣。兩邊相減后就會現額外的電信號，這個電信號再經功放放大到喇叭端就會出現POP聲。所以盡量保持差分兩端網絡以及參數一致。如果主控解碼輸出是單端信號，又有復雜的調音網絡，建議用運放隔離可以克服這個問題。
2. 主控時序與功放不匹配
由于主控解碼芯片音頻模擬輸出的偏置電壓一般在輸出使能后建立，此時需要保持音頻功放CTRL管腳拉低(高開低關)，等待主控芯片模擬輸出的偏置電壓穩定后才可以將CTRL管腳 置高開啟功放。相反，關機時，需要關閉主芯片音頻模擬輸出功能時，需要先拉低CTRL管腳將功放關閉后，再關閉主控芯片的模擬輸出信號。這樣的時序是為了保證主芯片模擬輸出的偏置電壓掉電時不會引起POP 聲。通過主控軟件調整時序解決開關機POP聲對軟開關機音箱非常適用，對硬開關機的音箱開機也很好處理，但關機由于主控不受控，需要外圍加掉電檢測電路來解決。

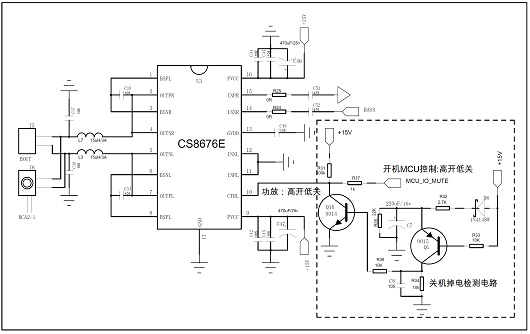

3. 外加掉電檢測電路
通過哪一種方法解決開關機POP聲的原理都是一樣：開機時，延時等待功放電源，主控音源穩定后再把功放打開；關機時，在功放電源電壓掉到最低工作電壓之前，主控信號源偏置電壓突變之前，把功放使能腳拉低(高開低關) 。以下是硬件掉電檢測電路：
|
| |
相關文檔下載： D類音頻功放針對底噪聲、開關機沖擊聲、EMI認證應用事項v1.pdf
|
|
|
|
| |
| |
| |
 |
